DVI現在使用的也是很多的，我們一起來了解一下DVI數字視頻接口。IT外包公司好多，為什么那么多人都選擇北京艾銻無限，這是因?yàn)樗且粋€(gè)內涵的公司，值得你們擁有。大大小小這么多家公司，多少這么多年，北京艾銻無限就一直實在最前端，IT外包、網站建設、服務器維護。都是你們選擇的最好的理由。
基本含義
DVI接口是以Silicon Image公司的PanalLink接口技術為基礎，基于TMDS(Transition Minimized Differential Signaling，最小化傳輸差分信號)電子協議作為基本電氣連接。TMDS是一種差分信號機制，可以將像素?cái)?shù)據編碼，并通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議編碼后通過TMDS通道發送給接收器，經過解碼送給數字顯示設備。一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源，可以內建在顯卡芯片中，也可以以附加芯片的形式出現在顯卡PCB上;而接收器則是顯示器上的一塊電路，它可以接收數字信號，將其解碼并傳遞到數字顯示電路中，通過這兩者，顯卡發出的信號成為顯示器上的圖象。
接口分類
一個是DVI-D接口，只能接收數字信號，接口上只有3排8列共24個針腳各種接口示意圖，其中右上角的一個針腳為空。不兼容模擬信號。
DVI信號，HDCP信號和HDMI 信號針對VGA信號而言，如果排除各種協議的話，信號通道本質是一致的，都是DVI信號。因此先介紹DVI信號的特點。
在模擬顯示方式中，將待顯示的數字R.G.B信號(8bit并行信號)在顯卡中經過D/A轉換成模擬信號，傳輸后進入顯示器，經處理后驅動R.G.B電子槍，顯示到熒光屏上，整個過程是模擬的。而數字顯示方式不同，模擬的R.G.B信號到達顯示設備后(LCD 或DLP，PDP等)經過A/D處理，轉換為數字信號，隨后由數字信號在TFT LCD source driver中通過DAC轉換變成模擬信號控制液晶板透射或反射光線或DMD晶片反射光線或由等離子體發光，達到顯示的效果。在這個過程中明顯地存在一個由數字→模擬→數字→模擬的轉換過程，信號損失較大(一次A/D，D/A過程將在頻譜上損失6dB，帶寬最大保留為像素時鐘的1/2)，并且會存在諸如拖尾，模糊，重影等傳輸問題。 當前帶有數字接口的計算機顯卡已經相當普遍，甚至筆記本電腦也配備了DVI接口，顯示設備中也是越來越多的設備帶有數字信號接口，因此數字→數字方式的應用環境已經成熟。
DVI原理上是將待顯示的R.G.B數字信號與H.V信號進行組合編碼，每個像素點按10bit的數字信號按最小非歸零編碼方式進行并→串轉換，把編碼后的R.G..B數字串行碼流與像素時鐘等4個信號按照平衡方式進行傳輸，其每路碼流速率為原像素點時鐘的10倍，以1024×768×70的分辨率為例，碼流時鐘為70Mbps×10，折合為0.7Gbps。一般DVI1.0的碼流在0.24Gbps到1.65Gbps之間。
DVI有DVI1.0和DVI2.0兩種標準，其中DVI1.0僅用了其中的一組信號傳輸信道，傳輸圖像的最高像素時鐘為165M(1600RGB*1200@60Hz，UXGA)，信道中的最高信號傳輸碼流為1.65Gbps。DVI2.0則用了全部的兩組信號傳輸信道，傳輸圖像的最高像素時鐘為330M，每組信道中的最高信號傳輸碼流也為1.65Gbps。在顯示設備中，還沒有DVI2.0的應用，因此本文所討論的DVI都是指DVI1.0標準。
接口優點
考慮到兼容性問題，顯卡一般會采用DVI-I接口，這樣可以通過轉換接頭連接到普通的VGA接口。而帶有DVI接口的顯示器一般使用DVI-D接口，因?yàn)檫@樣的顯示器一般也帶有VGA接口，因此不需要帶有模擬信號的DVI-I接口。當然也有少數例外，有些顯示器只有DVI-I接口而沒有VGA接口。顯示設備采用DVI接口具有主要有以下幾大優點:一 速度快
DVI傳輸?shù)氖菙?shù)字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設備上，因此減少了數字→模擬→數字繁瑣的轉換過程，大大節省了時間，因此它的速度更快，有效消除拖影現象，而且使用DVI進行數據傳輸，信號沒有衰減，色彩更純凈，更逼真。
二 畫面清晰 計算機內部傳輸?shù)氖嵌M(jìn)制的數字信號，使用VGA接口連接液晶顯示器的話就需要先把信號通過顯卡中的D/A(數字/模擬)轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，這些信號通過模擬信號線傳輸?shù)揭壕?nèi)部還需要相應的A/D(模擬/數字)轉換器將模擬信號再一次轉變成數字信號才能在液晶上顯示出圖像來。在上述的D/A、A/D轉換和信號傳輸過程中不可避免會出現信號的損失和受到干擾，導致圖像出現失真甚至顯示錯誤，而DVI接口無需進行這些轉換，避免了信號的損失，使圖像的清晰度和細節表現力都得到了大大提高。
三 支持HDCP協議
DVI接口可以支持HDCP協議，為將來看帶版權的高清視頻打下基礎。不過要想讓顯卡支持HDCP，光有DVI接口是不行的，需要加裝專用的芯片，還要交納不菲的HDCP認證費，因此真正支持HDCP協議的顯卡還不多。
HDCP信號從接口形式，管腳定義，數據格式等都與DVI相同，只是考慮保密的原因，對數據進行了加密，要符合HDCP的協議要求。考慮到這只是協議層面的不同，我們可將此兩者等同考慮。
接口標準
DVI接口和VGA接口不同，DVI接口存在很多標準，使用顯示器時一定要搞明白。DVI一共分為5種標準。其中DVI-D和DVI-I分為"雙通道"和"單通道"兩種類型，我們平時見到的都是單通道版的，雙通道版的成本很高，因此只有部分專業設備才具備，普通消費者很難見到。DVI-A是一種模擬傳輸標準，晚期的大屏幕專業CRT中能看見。不過由于和VGA沒有本質區別，性能也不高，因此DVI-A事實上已經被廢棄了。至于DFP接口，這是一種已經被廢棄的早期的數字規范。
關于DVI信號的各種特性，可以參考下表:
規格 信號 備注
DVI-I雙通道 數字/模擬 可轉換VGA
DVI-I單通道 數字/模擬 可轉換VGA
DVI-D雙通道 數字 不可轉換VGA
DVI-D單通道 數字 不可轉換VGA
DVI-A 模擬 已廢棄
引腳定義
dvi各種標準之間的比較如下表所示:
其中DVI-D和DVI-I的引腳定義如下表所示:

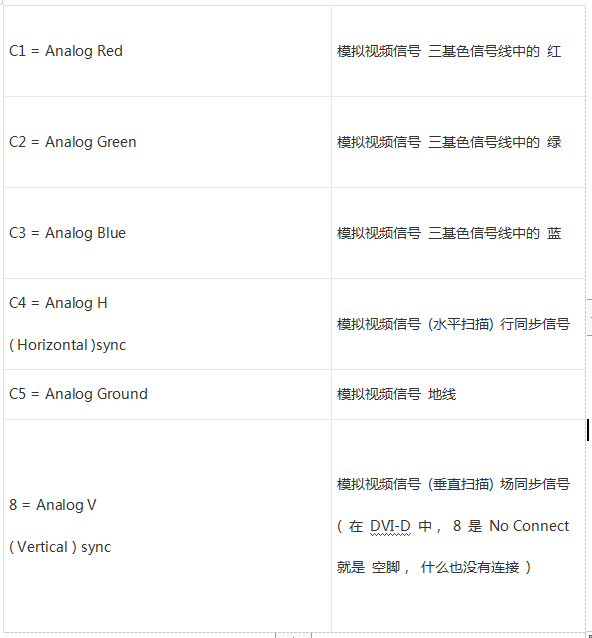

DIV-I接口針腳含義圖:
從針腳上可以看出，除了地線以外，DVI-I接口比DVI-D接口原架構規范上，多了RGBHV這幾個與 VGA 定義一樣的信號線插腳。而這些多余出來的針腳就是DVI-A，兩者結合就構成了DVI-I接口。

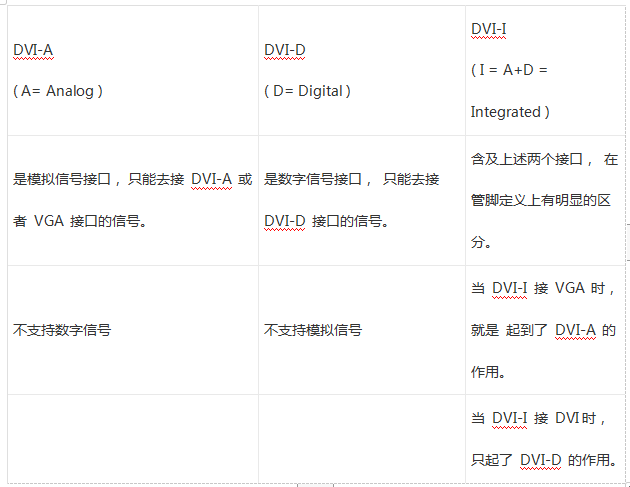

三種接口的區別
接口現狀
市場上的DVI線有18+1和24+1以及18+5和24+5這4種規格。18針屬于單通道DVI，傳輸速率只有24針的一半，為165Mbps。在畫面顯示上，單通道的DVI支持的分辨率和雙通道的完全一樣，但刷新率卻只有雙通道的一半左右，會造成顯示質量的下降。一般來講，單通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz，即現有23寸寬屏顯示器和20寸普通比例顯示器的正常顯示，再高的話就會造成顯示效果的下降。而使用大屏液晶顯示器的話，24針的雙通道DVI是必須具備的條件。
至于18+5和24+5這種規格都屬于DVI-I，多出來得4根線用于兼容傳統VGA模擬信號。這種接口在顯示卡上用的多，顯示器基本不用，除非是970P這樣的單接口顯示器才會考慮采用。
如果顯示器低于23寸寬屏或20寸普屏的話，使用18針DVI完全沒有問題，用24針的當然可以，但有些浪費了。另外，如果想用大屏幕顯示器的話，一款具備雙通道輸出的顯示卡也非常重要。因此大多數顯卡采用的是DVI-I雙通道接口，性能達到要求。實際上顯示卡在很多情況下，DVI能達到應有的性能指標。
