網絡運維知識以太網的拓?fù)浣Y(jié)構

2020-04-12 20:10 作者：艾銻無限 瀏覽量：

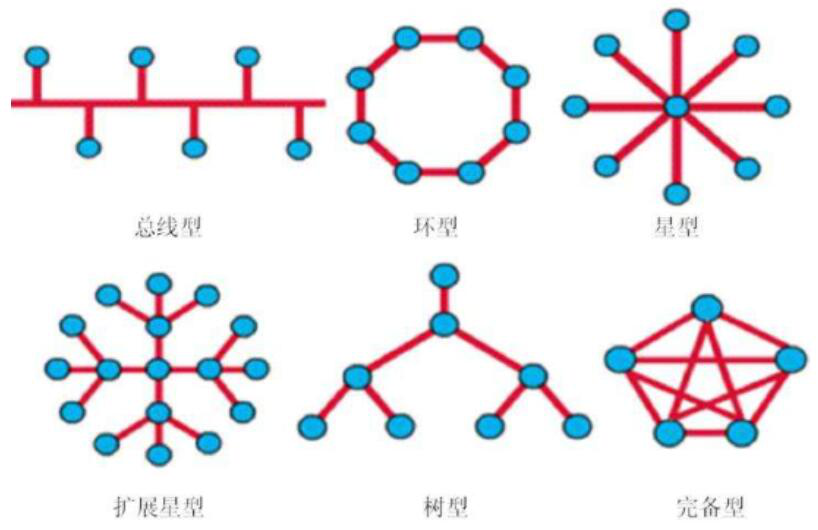

　　以太網采用的拓?fù)浣Y(jié)構基本是總線型。

　　總線型拓?fù)涫遣捎脝胃鶄鬏斪鳛楣灿玫膫鬏斀橘|(zhì)，將網絡中所有的計算機通過相應的硬件接口和電纜直接連接到這根共享的總線上。使用總線型拓?fù)浣Y(jié)構需解決的是確保端用戶使用媒體發送數據時不能出現沖突。

　　在點到點的鏈路配置時，如鏈路是半雙工操作，只需使用簡單的機制便可保證兩個用戶輪流工作。在一點到多點方式中，對線路的訪問依靠控制端的探詢來確定。


　　以太網拓?fù)浣Y(jié)構優缺點

　　優點：

　　1、網絡結構簡單，易于網絡擴展；

　　2、設備少、造價低，安裝和使用方便；

　　3、具有較高的可靠性。因為單個節點的故障不會涉及整個網絡。

　　缺點：

　　1、總線傳輸距離有限，通信范圍受到限制；

　　2、故障診斷和隔離比較困難。故障隔離困難。當節點發生故障，隔離起來還比較方便，一旦傳輸介質出現故障時，就需要將整個總線切斷；

　　3、易于發生數據碰撞，線路爭用現象比較嚴重；

　　4、分布式協議不能保證信息的及時傳送，不具有實時功能，站點必須有介質訪問控制功能，從而增加了站點的硬件和軟件開銷。


　　以太網的通信協議

　　比較通用的以太網通信協議是TCP/IP協議，TCP/IP協議與開放互聯模型ISO相比，采用了更加開放的方式，它已經被美國國防部認可，并被廣泛應用于實際工程。TCP/IP協議可以用在各種各樣的信道和底層協議（如T1、X.25以及RS一232串行接口）之上。確切地說，TCP/IP協議是包括TCP協議、IP協議、UDP（User Datagram Proto—c01）協議、ICMP（Internet Control Message Protoc01）協議和其他一些協議的協議組。

　　TCP/IP協議并不完全符合OSI的七層參考模型。傳統的開放式系統互連參考模型，是一種通信協議的七層抽象參考模型，其中每一層執行某一特定任務。該模型的目的是使各種硬件在相同的層次上相互通信。而TCP/IP通訊協議采用了四層結構，每一層都呼叫它的下一層所提供的網絡來完成自己的需求。這四層分別為：

　　（1）應用層：應用程序間溝通的層，如簡單電子郵件傳輸協議（SMTP）、文件傳輸協議（FTP）、網絡遠程訪問協議（Telnet）等。

　　（2）傳輸層：在此層中，它提供了節點間的數據傳送服務，如傳輸控制協議（TCP）、用戶數據包協議（UDP）等，TCP和UDP給數據包加入傳輸數據并把它傳輸?shù)较乱粚又校@一層負責傳送數據，并且確定數據已被送達并接收。

　　（3）網絡層：負責提供基本的數據包傳送功能，讓每一塊數據包都能夠到達目的主機（但不檢查是否被正確接收），如網際協議（IP）。

　　（4）接口層：對實際的網絡媒體的管理，定義如何使用實際網絡（如Ethernet、Serial Line等）來傳送數據。
