大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家分享是如何在Web頁面下配置VLAN。VLAN
背景信息
用戶通過此功能設置VLAN，并將接口加入VLAN。
操作步驟
· VLAN設置
1. 選擇“配置 > 局域網配置 > VLAN > VLAN”，進入VLAN界面。如圖1所示。
圖 VLAN界面

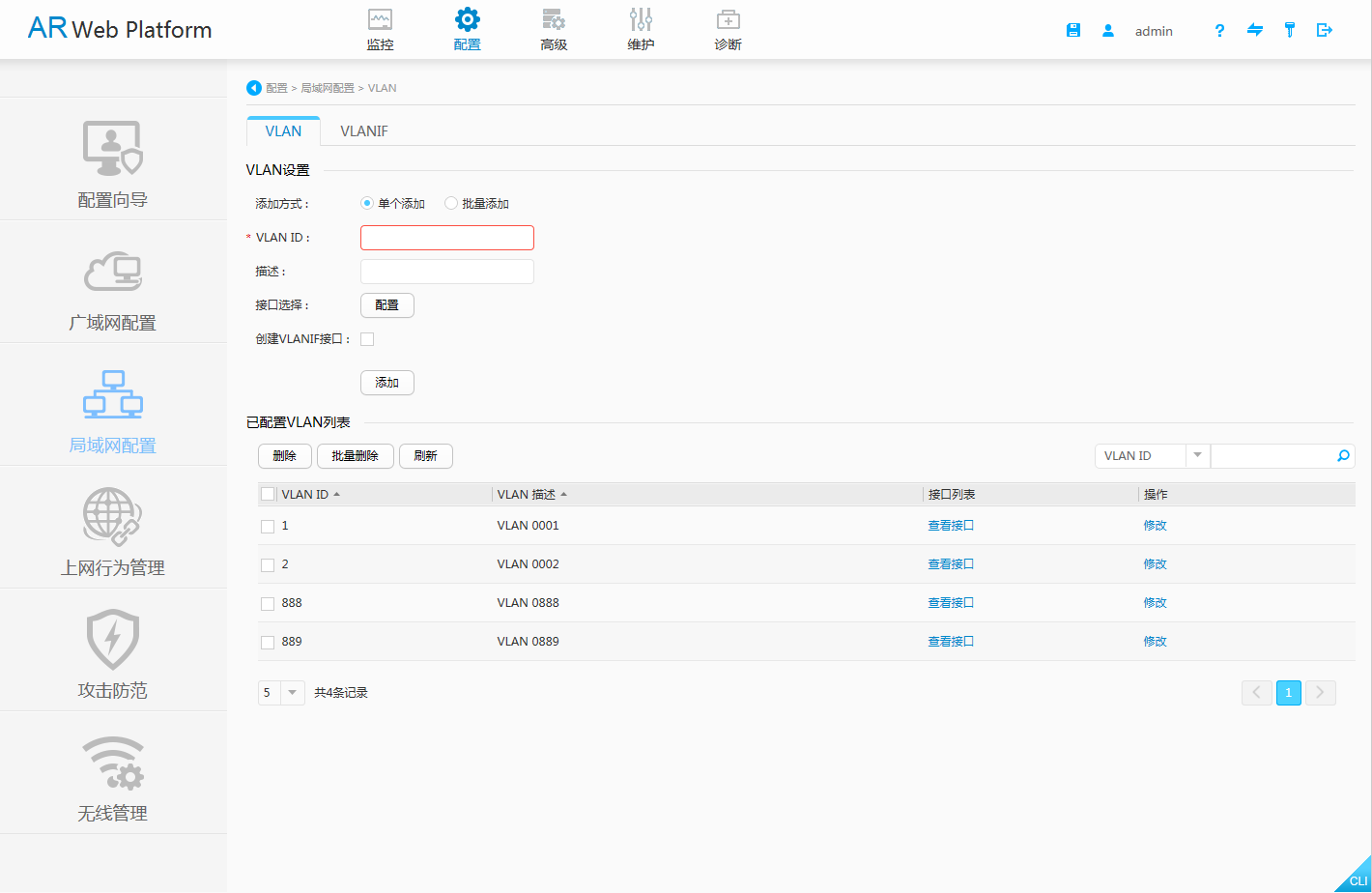

§ 若選擇“單個添加”，如圖2所示。
圖2 單個添加界面
b. （可選）輸入“描述”信息。該輸入項長度范圍是1～80個字符。
c. （可選）進行“接口選擇”。
. 單擊

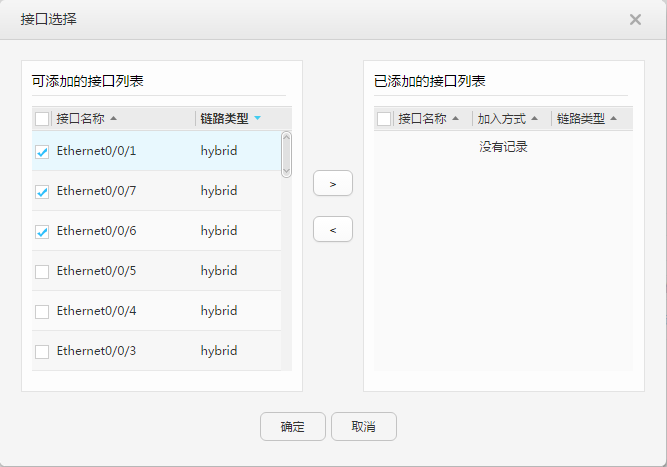

按鈕，在“接口選擇”界面的“可添加的接口列表”中依次選中需要添加的接口，如圖3所示。圖3 單個添加界面

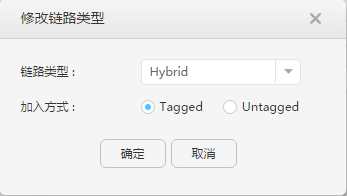

按鈕，添加已選擇的接口。在“修改鏈路類型”界面中，選擇“鏈路類型”和“加入方式”，如圖4所示。具體參數請參見表1。圖4 單個添加界面
表1 修改鏈路類型說明
| 項目 | 說明 |
| 鏈路類型 |
接口的鏈路類型。有以下三種。 · Hybrid · Access · Trunk |
| 加入方式 |
接口加入VLAN的方式。有以下兩種。 · Tagged · Untagged |
ii. 單擊“確認”按鈕，待添加的接口就添加到了“接口選擇”界面的“已添加的接口列表”中。
iii. （可選）在“已添加的接口列表”中選擇需要刪除的接口，單擊
按鈕進行刪除。a. （可選）選擇是否“創建VLANIF接口”。若選擇“創建VLANIF接口”，輸入“主IP地址/掩碼”和“描述”信息。其中“描述”的輸入項長度范圍是1～242個字符。
b. 單擊“添加”按鈕，即單個VLAN添加成功。

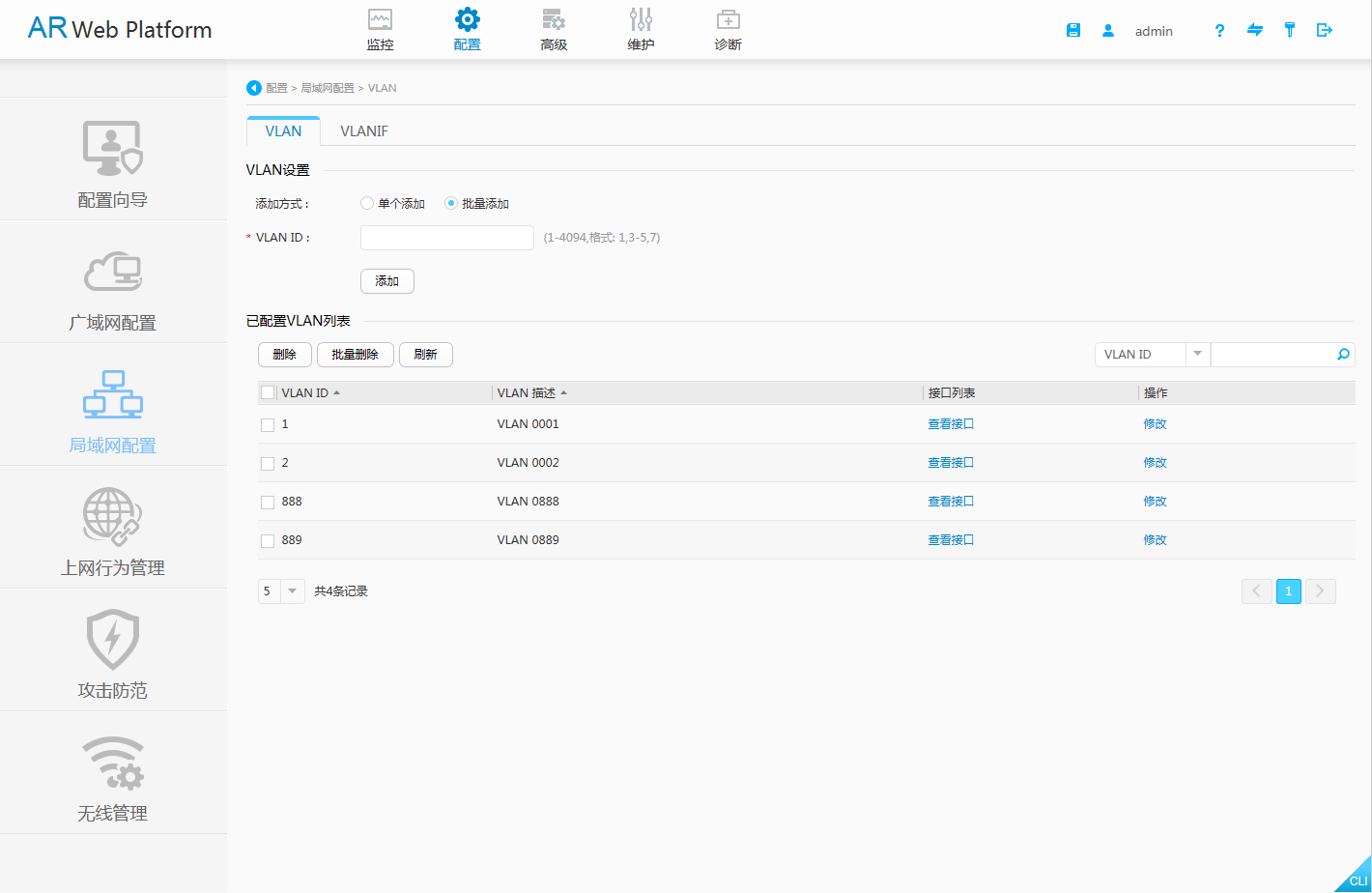

§ 若選擇“批量添加”，如圖5所示。
圖5 批量添加界面
d. 單擊“添加”按鈕，即批量VLAN添加成功。
· 刪除VLAN
1. 在“已配置VLAN列表”區域下，選中需要刪除的VLAN。
2. 單擊“刪除”按鈕或者“批量刪除”按鈕。
3. 在彈出的提示框中單擊“確定”按鈕，即刪除成功。
· 刷新VLAN
§ 在“已配置VLAN列表”區域下，單擊“刷新”按鈕，刷新VLAN列表信息。
· 搜索VLAN
0. 在“已配置VLAN列表”區域右邊的搜索框中，在“VLAN ID”、“VLAN描述”這兩個搜索條件中選擇其中一項。
1. 在搜索輸入框內輸入需要搜索的內容，單擊
按鈕，列表中即可顯示此VLAN的相關內容。· 查看VLAN中接口信息
§ 在“已配置VLAN列表”區域的“接口列表”一列中單擊“查看接口”，查看對應VLAN下的接口信息。
· 修改VLAN
0. 在“已配置VLAN列表”區域的“操作”一列中單擊“修改”。在“VLAN修改”區域修改對應的VLAN信息?？尚薷牡膬热轂?ldquo;描述”、“接口選擇”、“創建VLANIF接口”、“主IP地址/掩碼”和“描述”。
1. 單擊“確認”按鈕，即修改成功。
